Sebagai pembekal bebibir kepala, saya memahami pentingnya analisis tekanan dalam memastikan kebolehpercayaan dan keselamatan komponen ini. Flange kepala adalah bahagian penting dari banyak sistem perindustrian, yang digunakan untuk menyambungkan paip, injap, dan peralatan lain. Melaksanakan analisis tekanan pada flange kepala membantu mengenal pasti titik kegagalan yang berpotensi, mengoptimumkan reka bentuk, dan memastikan bahawa bebibir dapat menahan keadaan operasi yang akan dikenakan. Dalam catatan blog ini, saya akan berkongsi beberapa pandangan tentang cara melakukan analisis tekanan pada bebibir kepala.
Memahami asas -asas analisis tekanan
Sebelum menyelam ke dalam proses analisis tekanan, penting untuk memahami konsep asas. Tekanan ditakrifkan sebagai daya yang digunakan per unit kawasan pada bahan. Apabila bebibir kepala berada di bawah beban, ia mengalami pelbagai jenis tekanan, termasuk tekanan tegangan, tekanan mampatan, tekanan ricih, dan tekanan lentur. Tekanan tegangan berlaku apabila bebibir ditarik, tegasan mampatan apabila ia ditolak bersama, tegasan ricih apabila terdapat daya gelongsor, dan tekanan lentur apabila bebibir tertakluk seketika.
Matlamat analisis tekanan adalah untuk mengira magnitud dan pengedaran tegasan ini dalam flange kepala. Ini biasanya dilakukan dengan menggunakan perisian Analisis Elemen Finite (FEA), yang membahagikan bebibir ke dalam mesh unsur -unsur kecil dan menyelesaikan persamaan keseimbangan untuk setiap elemen.
Langkah 1: Tentukan keadaan operasi
Langkah pertama dalam melakukan analisis tekanan pada bebibir kepala adalah untuk menentukan keadaan operasi. Ini termasuk tekanan dalaman, suhu, beban luaran, dan sebarang faktor lain yang boleh menjejaskan pengagihan tekanan dalam bebibir. Sebagai contoh, jika bebibir digunakan dalam saluran paip tekanan yang tinggi, tekanan dalaman akan menjadi faktor penting dalam pengiraan tekanan.
Adalah penting untuk mengumpulkan data yang tepat mengenai keadaan operasi ini. Ini mungkin melibatkan perundingan dengan pengguna akhir, merujuk kepada piawaian industri, atau menjalankan ujian. Sebagai contoh, jika bebibir adalah sebahagian daripada loji pemprosesan kimia, suhu dan persekitaran kimia perlu dipertimbangkan dengan teliti kerana ia boleh menjejaskan sifat -sifat bahan bebibir.
Langkah 2: Pilih bahan
Pilihan bahan untuk flange kepala mempunyai kesan yang signifikan terhadap kapasiti galas tekanannya. Bahan yang berbeza mempunyai sifat mekanikal yang berbeza, seperti kekuatan hasil, kekuatan tegangan muktamad, dan modulus keanjalan. Apabila memilih bahan, faktor seperti rintangan kakisan, kos, dan ketersediaan juga perlu diambil kira.

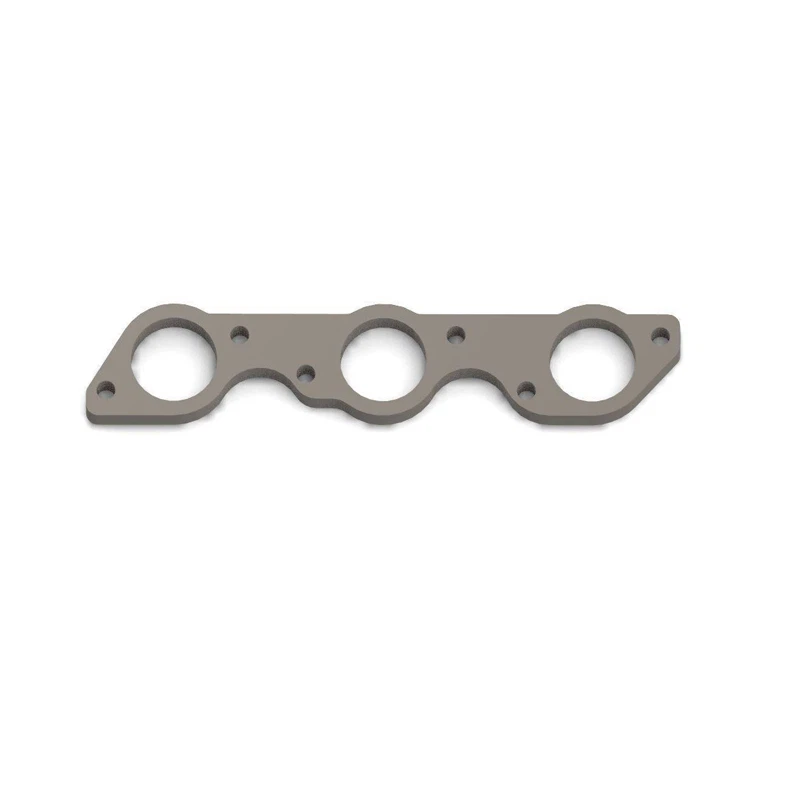

Bahan biasa untuk bebibir kepala termasuk keluli karbon, keluli tahan karat, dan keluli aloi. Contohnya,Flange kepala keluliadalah pilihan yang popular kerana kekuatan yang tinggi dan kos yang agak rendah. Ciri -ciri bahan bahan yang dipilih harus ditakrifkan dengan tepat dalam model analisis tekanan.
Langkah 3: Buat model geometri
Sebaik sahaja keadaan operasi dan bahan ditakrifkan, langkah seterusnya adalah untuk membuat model geometri flange kepala. Ini boleh dilakukan menggunakan perisian Reka Bentuk Komputer (CAD). Model ini harus mewakili bentuk dan dimensi flange, termasuk mana -mana lubang, alur, atau ciri -ciri lain.
Ketepatan model geometri adalah penting untuk hasil analisis tekanan. Kesalahan kecil dalam model boleh membawa kepada perbezaan yang signifikan dalam nilai tekanan yang dikira. Oleh itu, penting untuk menggandakan - periksa dimensi dan pastikan model itu adalah perwakilan sebenar flange sebenar.
Langkah 4: Mesh Model
Selepas mencipta model geometri, ia perlu dipenuhi. Meshing adalah proses membahagikan model ke dalam bilangan elemen kecil yang terhingga. Kualiti mesh boleh menjejaskan ketepatan analisis tekanan. Mesh yang lebih baik secara amnya memberikan hasil yang lebih tepat tetapi memerlukan lebih banyak sumber dan masa pengiraan.
Terdapat pelbagai jenis elemen yang boleh digunakan untuk meshing, seperti tetrahedral, hexahedral, dan elemen segi tiga. Pilihan jenis elemen bergantung kepada kerumitan geometri dan sifat pengagihan tekanan. Untuk bebibir kepala, gabungan elemen hexahedral dan tetrahedral boleh digunakan untuk mencapai keseimbangan yang baik antara ketepatan dan kecekapan pengiraan.
Langkah 5: Gunakan syarat dan beban sempadan
Sebaik sahaja model itu dipenuhi, langkah seterusnya adalah menggunakan syarat dan beban sempadan. Keadaan sempadan menentukan bagaimana bebibir dikekang di ruang angkasa. Sebagai contoh, jika bebibir digulung ke paip, darjah kebebasan di lubang bolt perlu dikekang dengan sewajarnya.
Beban digunakan berdasarkan keadaan operasi yang ditakrifkan sebelum ini. Tekanan dalaman boleh digunakan sebagai beban permukaan pada permukaan dalaman bebibir, dan sebarang beban luaran boleh digunakan di lokasi yang sesuai. Adalah penting untuk memastikan bahawa beban digunakan dengan betul dan bahawa keadaan sempadan dengan tepat mewakili keadaan dunia sebenar.
Langkah 6: Jalankan Analisis Tekanan
Selepas menggunakan syarat dan beban sempadan, analisis tekanan boleh dijalankan menggunakan perisian FEA. Perisian ini akan menyelesaikan persamaan keseimbangan bagi setiap elemen dalam mesh dan mengira tekanan dan nilai ketegangan.
Analisis mungkin mengambil sedikit masa, bergantung kepada kerumitan model dan bilangan elemen dalam mesh. Semasa analisis, penting untuk memantau kemajuan dan memeriksa sebarang kesilapan atau amaran.
Langkah 7: Menganalisis hasilnya
Sebaik sahaja analisis tekanan selesai, hasilnya perlu dianalisis. Output utama analisis tekanan adalah pengagihan tekanan dalam bebibir. Ini boleh digambarkan menggunakan plot kontur, yang menunjukkan magnitud tekanan di lokasi yang berbeza di flange.
Nilai tekanan maksimum dan lokasi mereka adalah kepentingan khusus. Jika tekanan maksimum melebihi kekuatan hasil atau kekuatan tegangan muktamad bahan, bebibir mungkin gagal di bawah keadaan operasi yang diberikan. Dalam kes sedemikian, reka bentuk mungkin perlu diubahsuai, sebagai contoh, dengan meningkatkan ketebalan bebibir atau mengubah bahan.
Langkah 8: Mengesahkan hasilnya
Untuk memastikan ketepatan hasil analisis tekanan, ia adalah amalan yang baik untuk mengesahkannya. Ini boleh dilakukan dengan membandingkan hasil dengan data eksperimen atau penyelesaian analisis. Sekiranya terdapat perbezaan yang signifikan antara hasil yang dikira dan data eksperimen, model mungkin perlu ditapis, dan analisis diulang.
Kepentingan analisis tekanan untuk pembekal flange kepala
Sebagai pembekal flange kepala, analisis tekanan merupakan bahagian penting dalam proses kawalan kualiti kami. Dengan melakukan analisis tekanan pada bebibir kita, kita dapat memastikan bahawa mereka memenuhi standard keselamatan dan kebolehpercayaan tertinggi. Ini bukan sahaja membantu kita untuk mengelakkan kegagalan produk yang mahal tetapi juga membina kepercayaan dengan pelanggan kami.
Tekanan kami yang dianalisis bebibir kepala direka untuk melaksanakan secara optimum di bawah pelbagai keadaan operasi. Sama ada aplikasi tekanan rendah dalam sistem bekalan air atau aplikasi tekanan tinggi dalam saluran paip minyak dan gas, bebibir kami direkayasa untuk menahan tekanan yang akan mereka hadapi.
Hubungi kami untuk keperluan bebibir kepala anda
Jika anda berada di pasaran untuk bebibir kepala berkualiti tinggi, kami berada di sini untuk membantu. Pasukan pakar kami boleh melakukan analisis tekanan terperinci pada bebibir kami untuk memastikan bahawa mereka sesuai untuk aplikasi khusus anda. Kami menawarkan pelbagai bebibir kepala dalam bahan dan saiz yang berbeza, termasukFlange kepala keluli.
Hubungi kami untuk membincangkan keperluan anda dan memulakan rundingan perolehan. Kami komited untuk memberikan anda produk dan perkhidmatan terbaik dengan harga yang kompetitif.
Rujukan
- "Reka Bentuk Kejuruteraan Mekanikal" oleh Joseph E. Shigley, Charles R. Mischke, dan Richard G. Budynas
- "Analisis Elemen Terhad: Teori dan Aplikasi dengan ANSYS" oleh Jaehong Kim
- Piawaian industri seperti ASME B16.5 untuk bebibir paip dan kelengkapan flanged.
